CQB-G高温磁力驱动泵

CQB-G高温磁力驱动离心泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列适用于输送高温介质，温度 ≤200℃。

查看更多【磁力泵】产品

021-62586878

CQB-G高温磁力驱动泵产品概述

什么是磁力驱动泵

CQB-G高温磁力驱动泵安装和调试

（一）应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

（二）当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀。

（三）泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

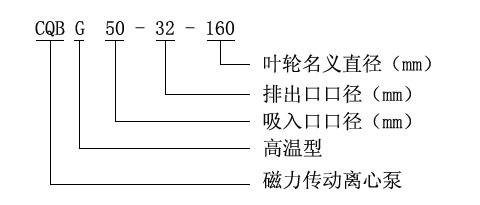

CQB-G高温磁力驱动泵型号定义

CQB-G高温磁力驱动泵性能参数

型号	流量 Q m3 /h	扬程 H m	汽蚀余量 NPSH m	转速 n r/min	轴功率 Pa Kw	效率 η %	配带电动机功率Kw
							介质密度g/cm3
							≤1	≤1.3	≤1.84
CQB-G 32-20-125	1.9 3.2 3.8	22 20 18.5	0.5	2900	0.49 0.58 0.62	23 30 31	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
CQB-G 32-20-160	1.9 3.2 3.8	34 32 29	0.5	2900	0.84 0.99 1.03	21 28 29	Y802-2YB1.1	Y90S-2YB1.5	Y90L-2YB2.2
CQB-G 40-20-105	3.8 6.3 7.5	13 12.5 11	0.5	2900	0.42 0.55 0.56	32 29 40	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
CQB-G 40-25-125	3.8 6.3 7.5	22 20 18.5	0.5	2900	0.81 0.98 1.05	28 35 36	Y802-2YB1.1	Y90L-2YB2.2	Y100L-2YB3.0
CQB-G 40-25-160	3.8 6.3 7.5	34 32 29	0.5	2900	1.41 1.72 1.79	25 32 33	Y90L-2YB2.2	Y100L-2YB3.0	Y112M-2YB4.0
CQB-G 40-25-200	3.8 6.3 7.5	52.5 50 48	0.5	2900	3.02 3.43 3.77	18 25 26	Y112M-2YB4.0	Y132S1-2YB5.5	Y132S2-2YB7.5
CQB-G 50-40-85	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
CQB-G 50-32-105	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.760 0.91 0.94	35 47 48	Y802-2YB1.1	Y90S-2YB1.5	Y90L-2YB2.2
CQB-G 50-32-125	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y90L-2YB2.2	Y100L-2YB3.0	Y112M-2YB4.0
CQB-G 50-32-160	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y100L-2YB3.0	Y112M-2YB4.0	Y132S1-2YB5.5
CQB-G 50-32-200	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y132S2-2YB7.5	Y132S2-2YB7.5	Y160M1-2YB11
CQB-G 50-32-250	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y160M2-2YB3.0	Y160M2-1YB8.5	Y180M-2YB5.5
CQB-G 65-50-125	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y100L-2YB3.0	Y112M-2YB4.0	Y132S1-2YB5.5
CQB-G 65-50-160	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	4.34 5.07 5.48	32 43 44	Y132S1-2YB5.5	Y132S2-2YB7.5	Y160M1-2YB11
CQB-G 65-40-200	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
CQB-G 65-40-250	15 25 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
CQB-G 80-65-125	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y132S1-2YB5.5	Y132S2-2YB7.5	Y160M1-2YB11
CQB-G 80-65-160	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
CQB-G 80-50-200	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
CQB-G 80-50-250	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.08 26.07	36 46 47	Y200L1-2YB30	Y220L2-2YB37	Y225M-2YB45
CQB-G 100-80-125	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	Y160M1-2YB11	Y160M2-2YB15	Y200L1-2YB30
CQB-G 100-80-160	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
CQB-G 100-65-200	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y200L1-2YB30	Y220L2-2YB37	Y225M-2YB45
CQB-G 100-65-250	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y250M-2YB55	Y280S-2YB75	Y280M-2YB90

CQB-G系列磁力驱动泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，较大工作压力1.6MPa，温度不超过280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。
