【离心泵厂家】清水卧式离心泵的工作原理及应用范围

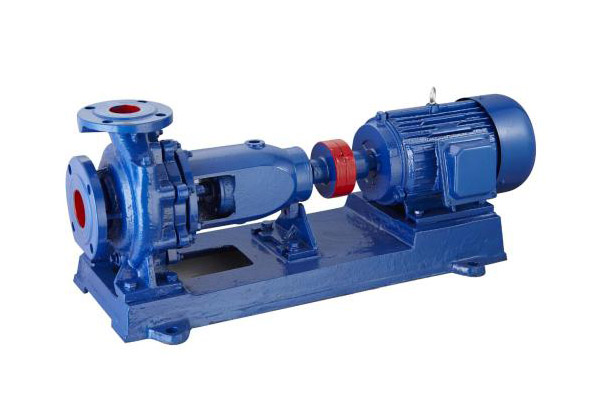

清水卧式离心泵用于抽吸和泵送具有与无固体颗粒水相同的物理和化学特性的淡水和液体，并广泛用于工业，农业，城市，排水和消防供水。清水卧式离心泵是按照标准IS02858规定的性能和尺寸设计的，该标准与技术标准相近，达到了很高的水平。清水卧式离心泵为后开式，因此在拆卸泵盖和叶轮时无需拆卸吸入/排放管道。悬架配有两个滚珠轴承，并用机油或润滑脂润滑。泵通过弹性联轴器直接由电动机驱动。涡流室，支腿，入口法兰和出口法兰是整体铸造的。

1、卧式离心泵是根据标准ISO2858规定的性能和尺寸设计的。它主要由泵体，泵盖，叶轮，轴，密封圈，轴套和悬架轴承组成。

2、清水卧式离心泵的泵体和泵盖与叶轮的后部分开，即所谓的后开口结构。污水处理设备的优点是维护方便。维护期间，泵体，吸入管道，排放管道和电动机不会移动。只能拆下伸缩联轴器的中间联轴器，也可以拆下转子部分。撤出进行维修。

3、清水卧式离心泵的外壳（泵体和泵盖）构成了水泵的工作室。叶轮，轴和滚动轴承是泵的转子。悬架轴承组件支撑泵的转子部分，滚动轴承在泵中接收径向和轴向力。

4、为了平衡清水卧式离心泵的轴向力，大多数泵在叶轮的前后均装有密封环，叶轮的后盖上有一个平衡孔。轴向力不足，叶轮背面没有密封圈和平衡孔。

5、清水卧式离心泵的轴向密封环由填料环，填料环和填料组成，以防止空气吸入和大量漏水。当泵的叶轮处于平衡状态时，叶轮的吸入口上会连接一个带有软填料的腔，而当叶轮入口处的液体处于真空状态时，空气更容易沿着泵的表面进入。由于轴套的原因，填料环连接到填料腔并穿过。泵盖上的小孔将清水卧式离心泵腔中的压力水引导至填料环并对其进行密封。如果泵叶轮没有平衡孔，则叶轮后部的液压高于大气压，因此不会出现空气泄漏的问题，也不需要填料环。

6、为防止轴磨损，清水卧式离心泵配有轴套，以保护轴穿过填料腔的位置。轴套和轴之间有一个O形密封圈，以防止进气和水沿配合面泄漏。

7、清水卧式离心泵的传动方式通过细长的弹性联轴器与电动机相连。从驱动端看，泵的旋转方向是顺时针方向。

离心泵厂家为您讲解清水卧式离心泵的应用范围：

1、清水卧式离心泵用于工业和城市给排水，高层建筑的加压供水，花园洒水灌溉，热压力，长距离运输，HVAC制冷循环。适用于浴室等冷空气和其他冷空气。使用温度T≤80°C进行热水循环增压和辅助设备。

2、红外卧式热水泵广泛用于冶金，化工，纺织，造纸，酒店，饭店，其他锅炉热水增压循环运输和城市供热系统，ISWR型工作温度T≤120℃。

3、IH卧式化学泵用于输送不含固体颗粒，腐蚀性和粘度类似于水的液体。适用于石油，化工，冶金，电力，造纸，食品，制药和合成。纺织部门。工作温度为-20°C+120°C。

4、IHB水平管道油泵，用于运输汽油，煤油，柴油和其他石油产品或易燃易爆液体。输送介质的温度为-20～+120℃。
