气动隔膜泵如何保养维修选择安装

气动隔膜泵如何保养维修选择安装

一、气动隔膜泵的定义。

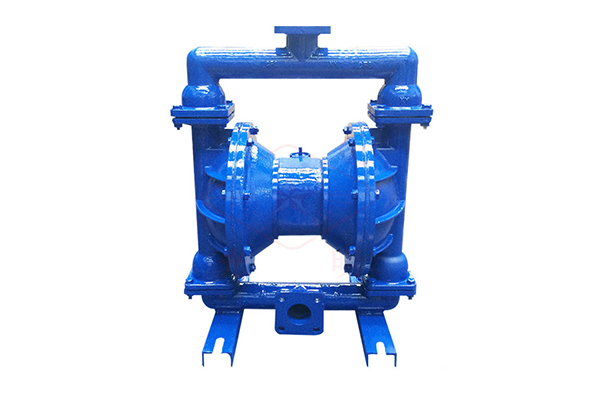

气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽，目前已形成化生产，产品质量深受好评。这种泵的主要特点是不需灌引水，既能抽送流动的液体，又能输送一些是易流动的介质，吸程高、防火防爆，具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。

二、气动隔膜泵的材质分类。

气动隔膜泵其有7种材质：塑料、铝合金、铸铁、不锈钢、氟塑料、衬氟、衬胶。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。

三、隔膜泵的组成与分类

隔膜泵又称控制泵，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。隔膜泵一般由执行机构和阀门组成。

1、如果按其所 配执行机构使用的动力，隔膜泵可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵。

2、按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。隔膜泵的产品类型很多，结构也多种多样，而且还在不断更 新和变化。一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。

四、选择气动隔膜泵的过程。

1、试泵。

新泵接上气源后就可空打，气源供气要缓慢由小到大，尤其小泵更要注意这一点，空打时间不能长，气压不能大，防止损害阀球。

2、安装

将泵安装在平整台面上，底脚固定，接上进出口管道、气源即可。

3、安装注意事项：

（1）气源要纯净，特别要防止有沙尘之类硬性物质进入气阀，否则气阀很快就会磨损掉，建议用调压过滤器控制气源；

（2）进口管道一定要密封完好，否则有空气进入而吸不进料。

4、保养注意：

（1）泵在使用前和使用过程中不需要加任何润滑剂。但在拆卸后重新组装时，要在中心轴和铜袖套间加适当润滑脂，装隔膜压板时也可在外压板内侧涂一层滑脂，这样既好定位又易密封和拆卸。

（2）拆主气阀阀芯阀套时切不可用硬器与阀芯阀套接触，因阀芯阀套间配合很精密。

（3）装气阀和导向阀时也需加少量滑脂，确保良好润滑。

（4）阀套装入阀壳前在阀壳外O型圈上涂少量滑脂，然后徒手压进去即可，切勿敲打。

（5）装泵前要把所有配件内侧（进气部分）洗净檫干，检查所有密封件是否密封良好（主要指轴上U型圈；顶针上O型圈；导向阀芯上O型圈；隔膜内外压板压实密封；内外腔体压实密封；球座球阀密封；导向阀、进气盖、气阀垫片密封），也可边查边上滑脂边安装。

（6）气动隔膜泵气阀垫片是有正反的，不能垫错；上导向阀要确认到位才能上紧螺栓，否则会损害顶针；上气阀4个螺栓时特别要注意平衡原则，且不能过紧，否则会损害阀壳。

5、在具体选择时，可从以下几方面考虑:

(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。因此阀门的流路要光滑，阀的内部材料要坚硬。

(3)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

(4)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

(5)防止闪蒸和空化闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。

五、气动隔膜泵的检修要点。

1、对泵阀检查应注意密封环是否老化变形，弹簧弹力是否严重降低，阀口与阀芯有无磨损、腐蚀等缺陷，安装时阀端面应与泵体法兰面平，不能凹进;

2、膜片更换时，拆装泵头应预先吊起，防止坠落损坏;

3、调节机构拆装时要标定冲程长度位置(冲程长度为5mm)，卸下刻度表座，将刻度环滑入标定位置，测量的冲程长度应与刻度表完全一致;

4、活塞拆卸时，要用专用尖头工具把填料环从其槽内取出，注意不要损坏环槽;

5、蜗杆蜗轮要进行检查，其齿应完好无损，不应有裂纹或断齿，安装时要检查啮合接触情况。
