QBY铸铁气动隔膜泵性能简介与工作原理

发布人:隔膜泵厂家发布日期:2022-09-09 点击率:本文关键词:QBY铸铁气动隔膜泵

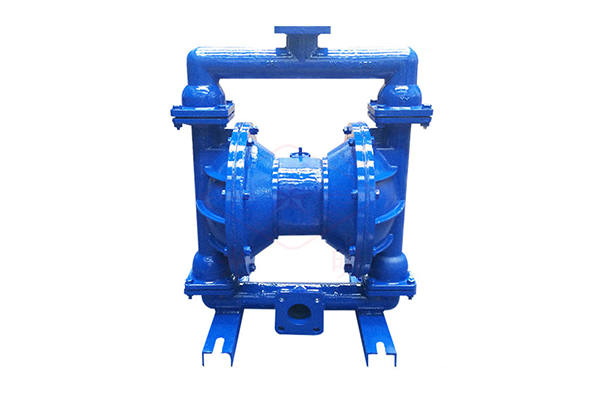

QBY铸铁气动隔膜泵性能简介

QBY铸铁气动隔膜泵既能抽送流动的液体, 又能输送一些不易流动的介质, 具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水, 吸程高达7m, 扬程达50m, 出口压力≥6kgf/cm³。

2、流动宽蔽,通过性能好,允许通过大颗粒,直径达10mm抽送泥浆、杂质时,对泵磨损甚微。

3、扬程、流量可通过气阀开度实现无级调节。(气压调节在1-7kg/cm"之间)。

4、该泵无旋转部件,没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安 全。

5、不必用电,在易燃、易爆场所使用可靠。

6、可以浸没在介质中工作。

7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。

8、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

9、可输送较粘的液体。(粘度在1万厘泊以下)

10、本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。


QBY铸铁气动隔膜泵工作原理

在泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外;一旦到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
