气动隔膜泵工作原理

发布人:隔膜泵厂家发布日期:2022-08-16 点击率:本文关键词:气动隔膜泵

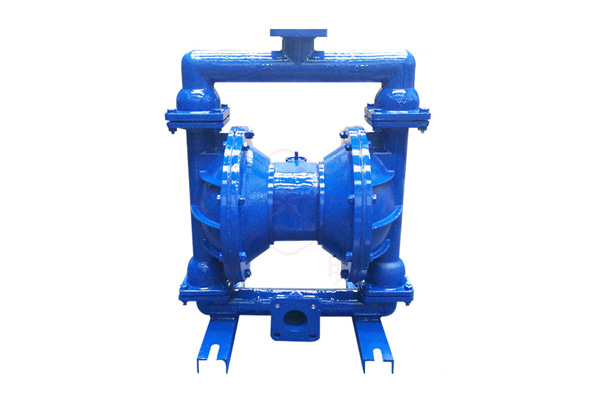

气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸流体的作用的容积式往复泵。在泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。气动隔膜泵由气流结构和液流结构两大部分构成,通过两侧膜片完全隔离。


气源压力只需大于每平方厘米两公斤即能工作。在5到8公斤工作压力下,气阀室中的高压气体通过气流疏导系统带动连杆轴做左右往复运动,同时,消耗后的低压气体通过排气口快速排出。在两侧高、低压气体交替作用下,连杆轴带动两侧膜片左右运动,使两边容积腔内气压发生交替变化,从而实现液体的连续吸入与排出。

配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

流体在通过隔膜泵时,软密封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出,球芯和阀座对通过的压力差做出反应。并且由于球芯和阀座的的软密封形式,还可以通过某些含小颗粒的流体。
