螺杆泵是一种容积式泵,依靠螺杆啮合空间的体积变化输送液体(矿浆)。当螺杆转动时,吸入室一端的密封线不断向排出室一端轴向移动,使吸入室的容积加大,压力降低,液体浆料在压差的作用下沿吸入管进入吸入室。随着螺杆的转动,密封腔内的液体沿轴向不断均匀地向出料腔移动,出料腔一端的容积逐渐减小,从而排出液体(矿浆)。

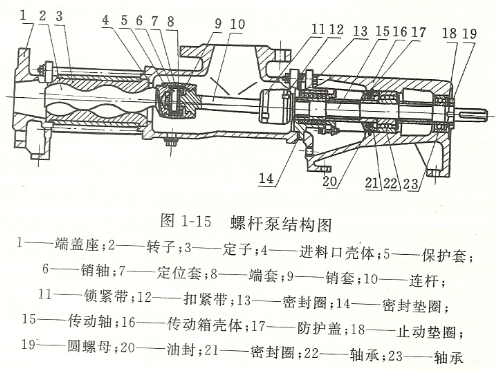

螺杆泵有多种类型,如单螺杆、双螺杆和多螺杆。水煤浆制备系统通常采用单螺杆泵和双螺杆泵。螺杆泵结构图如下:
螺杆泵的吊装、安装前检查和安装要求与渣浆泵和管道泵基本相同,在此不再赘述。但是,在安装过程中,应特别注意以下几点:
1、在安装泵的管道和阀门之前,须将泵的吸入管冲洗干净,以防止异物落入泵内并损坏零件。
2、组装泵、减速器和电机时,须严格注意它们之间的同心度。一般水平和垂直方向应控制在0.1 ~ 0.3 mm范围内。
3、泵的底座须用螺栓固定在底座上,不得松动或歪斜。
4、no.1次使用螺杆泵前,用手和辅助工具转动泵轴几次。
5、螺杆泵的入口管和出口管与泵连接时,接头处应放置密封垫。出水管的连接须考虑到螺杆泵维修的方便性,并应预留一定的维修距离。
6、入口管和出口管的直径应尽可能接近泵的入口和出口直径。
1、螺杆泵在没有液体(浆)的情况下不允许启动,否则会损坏泵的定子。
2、要注意螺杆泵的旋转方向须正确。
3、启动螺杆泵前,须打开排放管和进料管上的所有阀门。
4、如果螺杆泵长时间停用,应释放泵体内的液体(纸浆),以便抽出泵的转子。对于水煤浆制备系统,泵和管道在重新使用时须进行专门清洗,以防止管道在启动时被水煤浆堵塞而造成过载。
5、螺杆泵的进、出口管须配备清洗和排放系统,用高压空气和清水清洗。
6、螺杆泵在运行中,如果出现振动、异响等异常情况,须立即停泵,检查原因,排除故障。
7、螺杆泵不允许长时间暴露在烈日下。
8、螺杆泵减速器和传动箱使用半年后,应清洗干净,更换润滑油。
