水环式真空泵的原理结构图

水环式真空泵是一种粗真空泵，可获得2000~4000Pa的限真空，串联空气喷射器可达270~670Pa。水环式真空泵也可作为压缩机使用，称为水环压缩机，属于低压压缩机，压力范围为1~2105Pa表压。

水环式真空泵当初是作为自吸泵使用的，后来逐渐应用于石油、化工、机械、矿山、轻工、医药、食品等许多工业部门。在真空过滤、真空引水、真空进料、真空蒸发、真空浓缩、真空回潮和真空脱气等许多工业过程中，水环式真空泵得到了广泛的应用。由于真空应用技术的快速发展，水环式真空泵在获得粗真空方面受到重视。由于水环式真空泵内的气体压缩是等温的，可以抽出易燃易爆气体，此外，还可以抽出含尘、含水气体。因此水环式真空泵的使用越来越多。

水环式真空泵的原理结构图

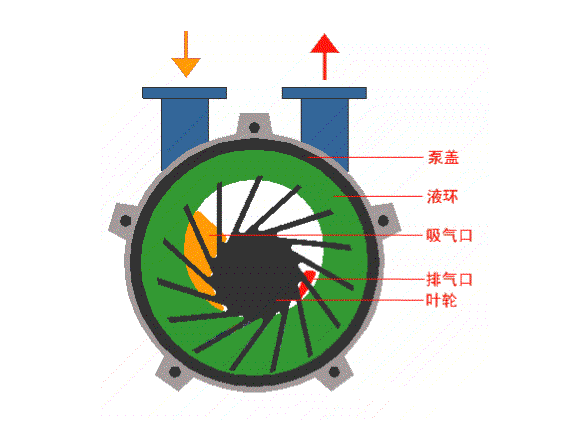

如图所示，泵体内充有适量的水作为工作液。当叶轮在图中顺时针旋转时，水被叶轮抛来抛去。由于离心力的作用，水形成了一个厚度大致相等的闭环，该闭环由泵室的形状决定。水环的下内表面刚好与叶轮轮毂相切，水环的上内表面刚好与叶尖接触(实际上叶片在水环中有一定的插入深度)。

此时，叶轮轮毂和水环之间形成一个月牙形的空间，这个空间被叶轮分成几个等于叶片数量的小空腔。如果以叶轮下部为0度为起点，则叶轮前转180度时，小腔的容积由小变大，与端面上的吸口相通，此时气体被吸出，吸完时，小腔与吸口隔离。当叶轮继续旋转时，小腔由大变小，使气体被压缩。当小室与排气口连通时，气体从泵中排出。

综上所述，水环式真空泵通过改变泵室的容积来实现抽吸、压缩和排气，因此属于变容量真空泵。
