产品详情

FSY型、WSY型立式玻璃钢液下泵

FSY型、WSY型立式玻璃钢液下泵

新光明生产的WSY型、FSY型两种型式的泵

1、WSY型泵为立式玻璃钢液下旋涡泵。

2、FSY型泵为立式玻璃钢液下泵,该泵因伸入贮罐,贮槽的深度长短不同,设计液下深度800mm--3000mm之间任意选择。

只要液体高于泵体,即可不灌液而起动送液,平盖板下设有泄漏孔,液体不会向贮罐外泄漏。

查看更多【 液下泵】产品

021-62586878

FSY型、WSY型立式玻璃钢液下泵产品概述

本泵与介质接触的零部件,系用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成型的酚醛玻璃钢制件,联接管、出液管采用半干法卷制工艺制成的酚醛玻璃钢管,叶轮轴套的装配均用酚醛胶泥和泵轴粘成一体,液下各部装配均用酚醛胶泥粘结,伸入液下全无金属与介质接触,耐腐性能可靠,产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能,在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

玻璃钢液下泵在传动和旋转方向:泵通过爪型弹性联轴器由电动机直接驱动,从电动机端看泵为顺时针方向旋转。

FSY型、WSY型立式玻璃钢液下泵型号意义

FSY型、WSY型立式玻璃钢液下泵型号意义

例子:50WFSY-35A

50------排出口直径mm W-------旋涡式

F------离心泵 S------与介质接触部件材料为玻璃钢

Y------液下泵 35------扬程m

FSY型、WSY型立式玻璃钢液下泵产品特点

产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能,在防腐方面可部分替代含钼不锈钢、钛及钛合金等贵重金属。

FSY型、WSY型立式玻璃钢液下泵技术参数

流量范围:2.88m³/h~110m³/h

扬程范围:15m~50m

电机功率:1.5kw~15kw

FSY型、WSY型立式玻璃钢液下泵性能参数

型号

流量Q

扬程H (m)

转速n (r/min)

功率N (Kw)

叶轮直径D (mm)

吸上高度 (Hs)


(m3/h)

(L/S)


25WSY-22

a型

2.88

0.8

22

2900

2.2

120

800至3000

4.05

1.12

18

6.48

1.8

15

25WSY-30

2.88

0.8

30

2900

3

120

6.48

1.8

20

9

2.52

15

40WSY-258

5.76

1.6

25

2900

4

142

8.1

2.24

20

13.32

3.7

15

40FSY-22

8.1

2.24

22

2900

3

140

15.84

4.4

18

20

5.5

15

40FSY-18

6.48

1.8

18

2900

2.2

132

15

4.17

15

21.6

6

12

40WSY-50

b型

6.48

1.8

50

2900

7.5

144

8.64

2.4

45

14.4

4

35

40FSY-35

10

2.8

34

2900

4

162

20

5.5

30

30

8.3

24

50FSY*35

30

8.3

35

2900

7.5

182

45

12.5

32

55

15.1

28

50FSY-35A

25

7

26

2900

5.5

168

35

9.7

25

45

12.5

22

50FSY-20

18

5

20

2900

4

150

30

8.3

16

35

9.7

12

80FSY-35

56

15.5

35

2900

15

184

92

25.5

29

110

30.5

25

80FSY-35A

45

12.5

26

2900

11

163

69

19.2

22





90

25

19





FSY型、WSY型立式玻璃钢液下泵广泛用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮罐上输送不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质的理想设备。

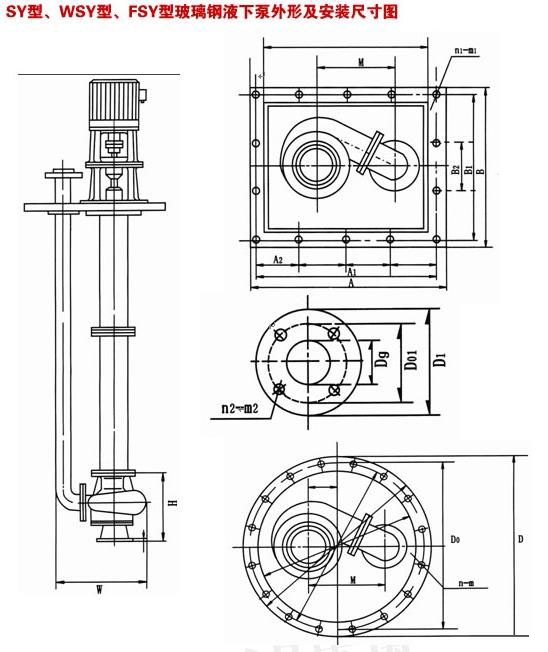

FSY型、WSY型立式玻璃钢液下泵安装尺寸图

FSY型、WSY型立式玻璃钢液下泵安装尺寸图

FSY型、WSY型立式玻璃钢液下泵安装尺寸图

FSY型、WSY型立式玻璃钢液下泵安装尺寸图

FSY型、WSY型立式玻璃钢液下泵安装尺寸图
