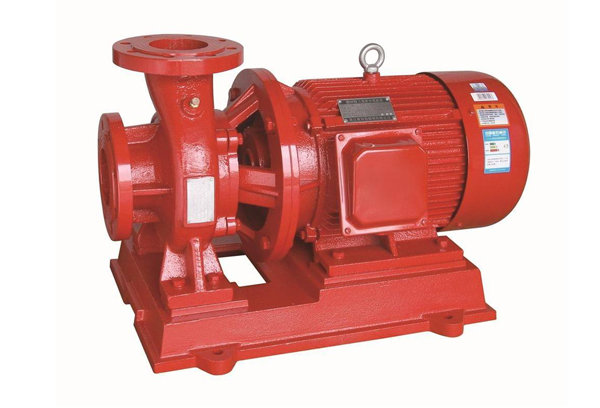

XBD-W型卧式单级单吸消防泵产品概述
XBD-W型卧式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。
本司生产的XBD-W型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
XBD-W型卧式单级单吸消防泵产品特点
1、结构紧凑、外形美观，占地面积小。
2、运行平稳，噪音低，组件同心度高。
3、采用先进水力模型，效率高，性能出色。
4、轴封采用良好机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进口为水平方向，出口为垂直向上结构，便于管路布置。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。
XBD-W型卧式单级单吸消防泵技术参数
流量：5-100L/S；
压力：0.10-1.25Mpa；
功率：1.1-250KW；
转速：980-2900r/min；
口径：φ50-φ300；
温度范围：≤80℃。
XBD-W型卧式单级单吸消防泵型号意义
XBD3.2/5-65W-160A
XBD – 消防泵组代号
3.2 – 设计压力（1/10MPa）
5 – 设计流量（L/S）
65 – 进出口直径（mm）
W – 结构为卧式
160 – 叶轮名义直径（mm）
A – 叶轮经开始次
XBD-W型卧式单级单吸消防泵性能参数
型 号 |
流量Q |
出口压力 |
转速n |
功率P |
效率η |
XBD3.0/5-50(65) |
5 |
0.30 |
2900 |
4 |
63 |
XBD3.2/5-50(65) |
0.32 |
||||
XBD3.4/5-50(65) |
0.34 |
||||
XBD4.6/5-50(65) |
5 |
0.46 |
2900 |
7.5 |
58 |
XBD4.8/5-50(65) |
0.48 |
||||
XBD5.0/5-50(65) |
0.50 |
||||
XBD7.6/5-50(65) |
5 |
0.76 |
2900 |
15 |
50 |
XBD7.8/5-50(65) |
0.78 |
||||
XBD8.0/5-50(65) |
0.80 |
||||
XBD11/5-50(65) |
5 |
1.10 |
2900 |
30 |
40 |
XBD12/5-50(65) |
1.20 |
||||
XBD12.5/5-50(65) |
1.25 |
||||
XBD3.0/10-65(80) |
10 |
0.30 |
2900 |
7.5 |
71 |
XBD3.2/10-65(80) |
0.32 |
||||
XBD3.4/10-65(80) |
0.34 |
||||
XBD4.6/10-65(80) |
10 |
0.46 |
2900 |
15 |
67 |
XBD4.8/10-65(80) |
0.48 |
||||
XBD5.0/10-65(80) |
0.50 |
||||
XBD7.6/10-65(80) |
10 |
0.76 |
2900 |
22 |
59 |
XBD7.8/10-65(80) |
0.78 |
||||
XBD8.0/10-65(80) |
0.80 |
||||
XBD11/10-65(80) |
10 |
1.10 |
2900 |
37 |
54 |
XBD12/10-65(80) |
1.20 |
||||
XBD12.5/10-65(80) |
1.25 |
||||
XBD3.0/25-80(100) |
25 |
0.30 |
2900 |
15 |
76 |
XBD3.2/25-80(100) |
0.32 |
||||
XBD3.4/25-80(100) |
0.34 |
||||
XBD4.6/25-80(100) |
25 |
0.46 |
2900 |
22 |
74 |
XBD4.8/25-80(100) |
0.48 |
||||
XBD5.0/25-80(100) |
0.50 |
||||
XBD7.6/25-80(100) |
25 |
0.76 |
2900 |
37 |
69 |
XBD7.8/25-80(100) |
0.78 |
||||
XBD8.0/25-80(100) |
0.80 |
||||
XBD11/25-80(100) |
25 |
1.10 |
2900 |
75 |
69 |
XBD12/25-80(100) |
1.20 |
||||
XBD12.5/25-80(100) |
1.25 |
||||
XBD13/25-80(100) |
25 |
1.30 |
2900 |
90 |
57 |
XBD14/25-80(100) |
1.40 |
||||
XBD15/25-80(100) |
1.50 |
||||
XBD3.0/45-100(125) |
45 |
0.30 |
2900 |
22 |
73 |
XBD3.2/45-100(125) |
0.32 |
||||
XBD3.4/45-100(125) |
0.34 |
||||
XBD4.6/45-100(125) |
45 |
0.46 |
2900 |
37 |
77 |
XBD4.8/45-100(125) |
0.48 |
||||
XBD5.0/45-100(125) |
0.50 |
||||
XBD7.6/45-100(125) |
45 |
0.76 |
2900 |
55 |
80 |
XBD7.8/45-100(125) |
0.78 |
||||
XBD8.0/45-100(125) |
0.80 |
||||
XBD11/45-100(125) |
45 |
1.10 |
2900 |
90 |
70 |
XBD12/45-100(125) |
1.20 |
||||
XBD12.5/45-100(125) |
1.25 |
||||
XBD2.8/55-150(200) |
55 |
0.28 |
1450 |
30 |
78 |
XBD3.0/55-150(200) |
0.30 |
||||
XBD3.2/55-150(200) |
0.32 |
||||
XBD4.6/55-150(200) |
55 |
0.46 |
1450 |
45 |
75 |
XBD4.8/55-150(200) |
0.48 |
||||
XBD5.0/55-150(200) |
0.50 |
||||
XBD7.6/55-150 |
55 |
0.76 |
2900 |
75 |
76 |
XBD7.8/55-150 |
0.78 |
||||
XBD8.0/55-150 |
0.80 |
||||
XBD11/55-150 |
55 |
1.10 |
2900 |
110 |
73 |
XBD12/55-150 |
1.20 |
||||
XBD12.5/55-150 |
1.25 |
||||
XBD13/55-150 |
45 |
1.30 |
2900 |
110 |
80 |
XBD14/55-150 |
1.40 |
||||
XBD15/55-150 |
1.50 |
||||
XBD4.6/100-200 |
100 |
0.46 |
1450 |
75 |
81 |
XBD4.8/100-200 |
0.48 |
||||
XBD5.0/100-200 |
0.50 |
||||
XBD3.0/150-250 |
150 |
0.30 |
1450 |
75 |
80 |
XBD3.2/150-250 |
0.32 |
||||
XBD3.4/150-250 |
0.34 |
||||
XBD4.6/140-250 |
140 |
0.46 |
1450 |
90 |
72 |
XBD4.8/140-250 |
0.48 |
||||
XBD5.0/140-250 |
0.50 |
||||
XBD2.4/200-300 |
200 |
0.24 |
970 |
75 |
81 |
XBD2.6/200-300 |
0.26 |
||||
XBD2.8/200-300 |
0.28 |
||||
XBD2.8/200-300(350) |
200 |
0.28 |
1450 |
90 |
84 |
XBD3.0/200-300(350) |
0.30 |
||||
XBD3.2/200-300(350) |
0.32 |
||||
XBD4.0/200-300 |
200 |
0.40 |
970 |
132 |
84 |
XBD4.2/200-300 |
0.42 |
||||
XBD4.4/200-300 |
0.44 |
||||
XBD4.6/160-300 |
160 |
0.46 |
1450 |
110 |
78 |
XBD4.8/160-300 |
0.48 |
||||
XBD5.0/160-300 |
0.50 |
||||
XBD4.6/200-350 |
200 |
0.46 |
1450 |
160 |
83 |
XBD4.8/200-350 |
0.48 |
||||
XBD5.0/200-350 |
0.50 |
||||
XBD2.8/300-400 |
300 |
0.28 |
1450 |
132 |
76 |
XBD3.0/300-400 |
0.30 |
||||
XBD3.2/300-400 |
0.32 |
||||
XBD2.8/330-500 |
330 |
0.28 |
1450 |
160 |
78 |
XBD3.0/330-500 |
0.30 |
||||
XBD3.2/330-500 |
0.32 |
XBD-W型卧式单级单吸消防泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
